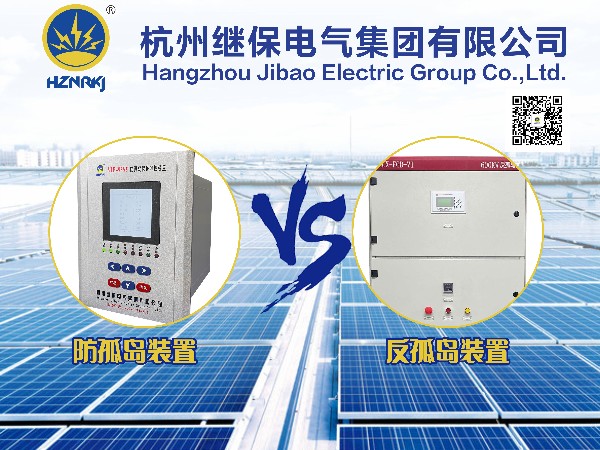

防孤岛保护装置和反孤岛装置对于光伏项目来说是比较普遍的存在，但是对于反孤岛和防孤岛的区别可能大家不是很清楚，今天就从几个方面来和大家一起探讨下反孤岛装置和防孤岛装置的区别是什么。
对于二者的区别，首先我们得知道什么是“孤岛效应”在当今高度依赖电力的时代，稳定可靠的电力供应是社会运转的基石。然而，随着分布式能源如太阳能、风能等的广泛接入，一种被称为孤岛效应的现象逐渐成为电力系统安全运行的潜在威胁。
简单来说，孤岛效应是指当电网由于故障跳闸、停电检修等原因失压时，分布式发电系统（如光伏电站、风力发电场）未能及时检测到电网状态变化，继续向其周围的局部电网供电，从而形成一个与主电网隔离、由分布式电源单独供电的 “孤岛 ” 区域。例如，在一个居民小区附近有一座小型光伏发电站，正常情况下，小区用电由大电网和光伏发电站共同承担。当大电网因线路故障突然停电，如果光伏发电站的控制设备未能及时响应，就会继续向小区部分区域供电，这就形成了孤岛效应。
孤岛效应的形成原因主要与分布式电源的控制技术以及对电网状态监测的局限性有关。一方面，部分分布式电源的检测装置可能无法迅速、准确地识别电网停电信号；另一方面，通信延迟、设备故障等因素也会阻碍分布式电源与电网之间的信息交互，导致其在电网失压后仍持续发电。
孤岛效应的危害不容小觑。从人员安全角度看，当电力检修人员在不知道线路仍带电的情况下进行检修作业，孤岛区域持续供电会使他们面临触电风险，严重威胁生命安全。在设备层面，孤岛运行时，由于缺乏大电网的支撑，电压和频率难以维持稳定。电压过高或过低可能直接烧毁用电设备，而频率波动则会影响电机等设备的正常运转，缩短设备使用寿命，增加设备维护成本。电网恢复供电时，如果存在孤岛效应，还可能出现非同期合闸现象，引发巨大的冲击电流和电压波动，不仅损坏分布式电源设备，还可能对整个电网的稳定性造成严重冲击，甚至引发连锁反应，导致大面积停电事故 。
防孤岛保护装置作为电力系统安全运行的重要防线，在分布式发电领域扮演着关键角色。其核心使命是在电网出现异常状况时，迅速采取行动，防止孤岛效应的形成。当电网遭遇电压过高或过低、频率异常波动、停电等问题时，防孤岛保护装置就如同敏锐的卫士，能够快速做出反应，触发电站出线开关跳闸，及时切断分布式发电系统与电网的连接 。
以某 10MW 光伏电站为例，一次因雷击导致电网侧断路，若没有防孤岛保护装置，逆变器会持续供电，使得电压急剧上升，可能造成设备损坏。但由于该电站配备了防孤岛保护装置，在检测到电网异常后迅速动作，在 0.5 秒内完成解列，避免了事故的发生。这一装置不仅保障了电网的安全稳定运行，还守护了电力检修人员的人身安全，避免他们在不知情的情况下触及带电线路而遭遇触电危险。同时，它对用电设备起到了保护作用，防止因孤岛运行时不稳定的电压和频率对设备造成损害，有效延长了设备的使用寿命。
防孤岛保护装置的工作原理基于对电网关键参数的实时监测与智能分析。它通过高精度的传感器，如同精密的探测器一般，持续监测电网的电压、频率、相位等电气参数 。在正常运行状态下，分布式电源与电网的这些参数相互匹配，保持同步运行，就像默契的伙伴协同工作。然而，一旦电网停电，分布式电源侧的参数会瞬间发生变化，偏离正常运行范围。
例如，当电网电压突然下降或频率发生突变时，防孤岛保护装置能够迅速捕捉到这些异常信号。装置内部依据预设的复杂保护逻辑，进行快速而精准的判断。这个过程类似于大脑对信息的快速处理，经过短暂的延时确认，以确保判断的准确性，避免误动作。一旦确认孤岛状态的出现，装置会立即发出跳闸指令，就像指挥官下达紧急命令，将分布式电源与电网之间的断路器迅速断开，从而成功实现防孤岛保护功能，将可能出现的孤岛效应扼杀在摇篮中。
防孤岛保护装置广泛应用于多种分布式发电场景，其中最典型的是光伏电站并网系统，无论是大型的集中式光伏电站，还是分布在各个角落的小型分布式光伏电站，都离不开它的守护。在风力发电场中，面对台风、电网失压等极端情况，防孤岛保护装置能避免风机持续供电引发连锁跳闸，保障风电场及周边电网的安全。储能电站中，它防止储能设备在电网故障时过度放电，保护电池寿命及站内的精密设备。在光储充一体化充电站，可防止充电桩在电网故障时反向送电，保障充电安全。
在安装方式上，防孤岛保护装置具有灵活性。它既可以嵌入式安装在并网柜二次室面板上，这种方式就像将一个精巧的部件融入整体结构中，节省空间的同时，便于与并网柜的整体系统集成，实现高效协同工作；也可以作为独立的微机保护装置存在，适用于对保护功能要求较高或者并网柜结构复杂的特殊情况，能够独立承担起监测和保护的重任，为电力系统的安全运行提供坚实保障。
在技术规范方面，防孤岛保护装置严格遵循《GB/T 33593 - 2017 分布式电源并网技术要求》。这一标准如同严格的行业准则，对防孤岛保护装置的各项性能指标、功能要求等进行了全面而细致的规范，确保其在电网中的有效性和可靠性。其中，快速响应是其关键特性之一，要求装置的响应时间 ≤2 秒 。这一快速的反应速度，使其能够在电网出现异常的第一时间做出动作，及时切断并网，与电网侧保护装置实现无缝配合，共同保障电网的安全稳定运行，就像紧密协作的团队，在关键时刻迅速行动，化解危机。
反孤岛装置，作为电力系统安全保障体系中的重要一环，其功能主要聚焦于特定的检修场景，旨在确保光伏设备检修时的人员安全。当需要对光伏发电设备进行检修时，工作人员首先会断开低压并网开关，随后手动投入反孤岛装置 。该装置如同一位巧妙的 “ 电压平衡破坏者 ”，通过内部的扰动电阻改变局部电网的电压平衡。这一微小而关键的变化，会让逆变器敏锐地检测到外部电压异常，从而停止工作。
例如，在某小型分布式光伏系统检修过程中，工作人员在断开并网开关后启动反孤岛装置，装置中的扰动电阻开始工作，使原本稳定的电压瞬间出现波动，逆变器在检测到这一异常后，迅速停止发电，成功避免了检修人员在不知情的情况下接触带电设备，为检修工作营造了一个安全的环境，有效保障了检修人员的人身安全。
反孤岛装置以配电柜的独特形式，紧密安装在变压器旁边，与 JP 柜协同配合，形成一个高效的工作组合。在正常运行状态下，反孤岛装置处于待机状态，如同一位安静待命的卫士，随时准备响应。当电网出现异常导致孤网运行时，也就是分布式电源与主电网分离，形成独立供电区域时，反孤岛装置迅速做出反应。
此时，工作人员手动投入反孤岛扰动负载，这一操作就像按下了一个关键的 “停止按钮”。扰动负载会对电网的电气参数产生影响，使电网的电压、频率等参数发生变化，逆变器在检测到这些异常变化后，触发自身的保护机制，停止运行，从而有效避免了孤岛效应的持续存在，保障了电网的安全稳定运行 。
反孤岛装置主要应用于低压并网（380V/220V）的小型分布式光伏系统，特别是在多用户公变台区。在这些场景中，由于电压等级相对较低，光伏系统的规模通常较小，但数量众多且分布广泛。例如，在一些居民小区屋顶安装的分布式光伏发电系统，多个用户共用一个公变台区。在进行设备检修或维护时，反孤岛装置能够有效发挥作用，保障检修人员的安全。
从安装位置来看，反孤岛装置通常以柜体形式安装在变压器低压侧，在室外，它常见于电线杆上，如同一个坚固的小堡垒守护着电力系统；在室内，它则主要放置在配电室并网柜处，与其他设备协同工作，确保整个低压配电网的安全稳定运行。这种安装方式不仅便于在检修时进行操作，而且与低压配电网的整体布局相契合，能够充分发挥其应有的作用。
在技术规范方面，反孤岛装置必须严格满足《GB/T 50865 - 2013 光伏发电接入配电网设计规范》。这一规范就像一本严谨的操作手册，对反孤岛装置在设计、安装、运行等各个环节都提出了明确而细致的要求，确保其性能的可靠性和稳定性 。
其中，与低压并网开关联锁是一项至关重要的要求。这一联锁机制就像一把精密的 “安全锁”，确保只有在并网开关断开的情况下，反孤岛装置才能投入工作。反之，如果并网开关处于合闸状态，即使尝试投入反孤岛装置，也不会产生任何效果。这种联锁设计有效避免了误操作带来的安全风险，为电力系统的安全运行提供了双重保障，极大地提升了反孤岛装置在实际应用中的安全性和可靠性。
通过上文的分析，我们可以清晰地看到反孤岛装置和防孤岛保护装置在多个方面存在明显差异。
在功能上，防孤岛保护装置犹如电力系统的 “多面卫士”，实时监测电网的电压、频率等参数，一旦检测到电网异常或停电，能迅速做出反应，触发跳闸指令，防止孤岛效应的形成，全方位保障电网的安全稳定运行，保护设备和人员安全；而反孤岛装置则像是检修场景下的 “安全卫士”，主要在光伏发电设备检修时发挥作用，通过手动投入，利用扰动电阻打破局部电网电压平衡，迫使逆变器停止工作，重点保障检修人员的人身安全 。
从工作原理来看，防孤岛保护装置依靠对电网电气参数的持续监测与智能分析，依据预设逻辑快速判断并采取行动，在孤岛形成前就将隐患消除；反孤岛装置则是在孤岛已经形成或检修时，通过手动操作投入扰动负载，改变电网参数，进而促使逆变器停止运行，属于事后的补救措施 。
在应用场景方面，防孤岛保护装置适用于高压并网或者专变容量较大的光伏电站等场景，这些场景对电网稳定性和安全性要求极高；反孤岛装置主要应用于低压并网（380V/220V）的小型分布式光伏系统，特别是多用户公变台区，更侧重于检修时的安全操作 。
安装方式上，防孤岛保护装置既可以嵌入式安装在并网柜二次室面板上，实现紧凑集成；也能作为独立的微机保护装置，满足特殊需求；反孤岛装置则以柜体形式安装在变压器低压侧，常见于电线杆上或配电室并网柜处，与 JP 柜配合使用，方便检修操作 。
技术规范与联锁要求也有所不同。防孤岛保护装置遵循《GB/T 33593 - 2017 分布式电源并网技术要求》，强调快速响应，以实现与电网侧保护装置的紧密配合；反孤岛装置需满足《
GB/T 50865 - 2013 光伏发电接入配电网设计规范》，与低压并网开关的联锁设计是其关键安全保障，有效避免误操作 。
尽管存在诸多差异，但反孤岛装置和防孤岛保护装置的目标是一致的，都是为了保障电力系统的安全稳定运行，减少孤岛效应带来的危害。它们在电力系统中扮演着不同但又不可或缺的角色，共同守护着电力系统的安全，为分布式能源的可靠接入和电网的稳定运行保驾护航 。
在实际的电力项目建设和运行过程中，正确选择反孤岛装置和防孤岛保护装置至关重要。对于高压并网或者专变容量较大的光伏电站，由于其对电网稳定性和安全性要求极高，应优先选用防孤岛保护装置。它能够实时监测电网参数，在孤岛效应发生前迅速采取行动，保障整个电力系统的稳定运行 。
而对于低压并网（380V/220V）的小型分布式光伏系统，特别是多用户公变台区，反孤岛装置则是更合适的选择。在设备检修时，它能够有效保障检修人员的人身安全，避免因逆变器未停止工作而引发的安全事故 。
无论是反孤岛装置还是防孤岛保护装置，它们都是电力系统安全运行的重要保障。在分布式能源广泛接入的今天，我们必须充分认识到这两种装置的特点和差异，根据具体的项目情况进行合理选择和配置，让它们在各自的岗位上发挥最大的作用，共同为电力系统的安全稳定运行保驾护航，确保我们的生产生活能够持续、可靠地获得电力供应 。
